一、產品概述

1、前言

首先，非常感謝您選擇我公司的產品。

電力傳輸系統中，高壓開關柜作為其中的核心樞紐部分，起著關鍵性的作用。開關柜內的眾多接觸點會由于長期使用導致氧化腐蝕，螺栓松動等而導致接觸電阻增大，從而導致設備過熱甚至出現嚴重故障。因此，實行溫度在線監測很有必要。

      無線溫度檢測裝置采用無線電傳輸溫度信號，傳感器安裝在高壓設備上，與接收裝置之間無電氣連接。因此，無線測溫能解決高壓設備接點溫度不容易實時在線檢測的難題。具有極高的可靠性和安全性。

      我公司的開關柜溫度在線檢測裝置專門設計用于高壓設備的溫度在線檢測。采用2.4GHz公共無線電頻段。溫度探頭采用電池供電，溫度接收顯示單元采用大屏幕液晶顯示，溫度顯示清晰。具備標準的RS485接口，可與上位機進行通信。

2、功能及特點

u    實時監測開關柜各個觸頭以及其他監測點的溫度；

u    采用無線方式測量，溫度探頭與主控制器之間無導線連接，抗干擾能力強；

u    2.4GHz免申請無線電頻段；

u    報警輸出功能（干接點）；

u    針對高壓開關柜進行抗干擾優化設計，抗干擾能力強；

u    中文液晶顯示，運行狀態清晰，菜單式操作，方便易用。

u    標準的RS-485通信接口，MODBUS RTU通信規約。

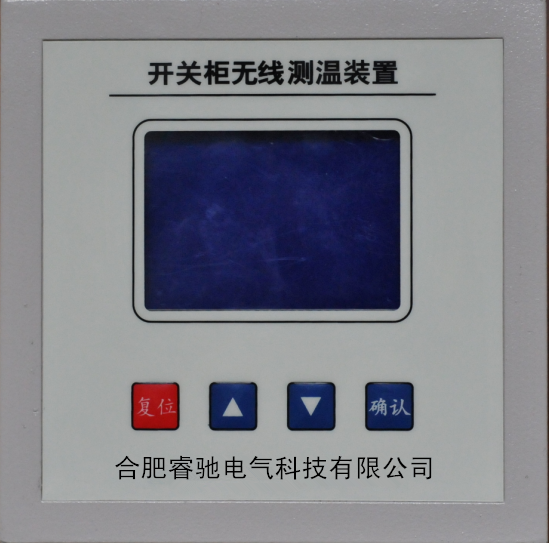

3．裝置正面效果圖



4．工作原理



    開關柜無線測溫裝置，采用主從式結構，可以支持多路溫度探頭（從機）。主機通過無線方式接收各個溫度探頭采集到的溫度信號，并顯示以及做報警等處理。主機提供標準RS485接口與上位機通信，傳輸溫度及報警等信號。結構如圖一所示









5、參數：



1、溫度測量范圍：-55℃----125℃；

2、精度：+-0.5℃（-20℃--80℃）；

3、溫度測量周期：60秒；

4、供電：從機（1/2 AA鋰電池）主機（220V直流）；

5、射頻標準：2.4GHz 符合IEEE802.15.4；
二、操作說明



1、通電開機后液晶屏顯示



開關柜 無線測溫裝置



2、停頓2秒后顯示界面：



CH(1-3)          CH(4-6)
20.3℃		20.3℃
20.3℃		20.3℃
20.3℃		20.3℃



     其中CH(?-?)指示當前所在列顯示的通道號，例如上圖中的CH(1-3)表示界面中左側自上而下顯示的通道號分別是：通道1、通道2、通道3?！?/span>”表示通道是否有效的無線標志，如果該通道有效與主機建立了連接，則此標志顯示。如果該通道與主機的連接中斷則此標志不顯示。當接收到一次該通道的無線數據時，此標志會閃爍一次。

   如果通道數大于6個，則會進行分屏顯示，每隔3秒切換一次。

   主機具備實時時鐘功能，在正常的溫度顯示界面，每隔20秒會將最上面一行的顯示切換為時間日期顯示。如圖二所示：



12:00:01           1/10
20.3℃		20.3℃
20.3℃		20.3℃
20.3℃		20.3℃



上圖顯示的時間是12點0分1秒，日期是10月1日。



      當出現報警時，所在的通道溫度值會反顯：



CH(1-3)          CH(4-6)
20.3℃		80.3℃
20.3℃		20.3℃
20.3℃		20.3℃





3、正常工作界面下，按下“確認”按鍵進入主菜單界面：



主菜單 設     置 查     詢 返     回



通過“↑↓”按鍵選擇操作項目，選定項為反色顯示。 按下“確認”可進入要操作的子菜單界面。



4．設置界面

設置 時間設置 站號設置 參數設置

返回



通過“↑↓”按鍵選擇操作項目，選定項為反色顯示。按下“確認”可進入要操作的子菜單界面。當選中“返回”后，按“確認”鍵返回主菜單。





  4.1時間設定



時間設定 09-01-01-00-00



通過按 “↑↓”按鍵來修改時間，顯示的時間依次為“年-月-日-時-分-秒”，每修改完一個參數后按“確認”鍵光標會自動跳轉到另外一個參數，直到最后一個參數“秒”結束后，“確認”按鍵保存新設置的時間并返回主菜單。



 4.2站號設置



站號設置 站號：01



通過按 “↑↓”按鍵來修改站號，“確認”按鍵保存新設置的站號并返回主菜單。

4.3參數設置



參數設置 報警溫度：70℃            通道數：06



 “↑↓”按鍵選擇修改參數的值，“確認”按鍵保 存并跳到另外一個參數，所有參數設定完成后，按“確認”按鍵返回主菜單。























5、查詢

在主菜單界面選擇“查詢”，并按“確認”按鍵后進入查詢界面。



查詢 報警記錄 版本信息 返回



通過“↑↓”按鍵選擇操作項目，選定項為反色顯示，按下“確認”鍵進入相應的項目。

選擇“報警記錄”后，按“確認”鍵進入報警記錄查詢界面。通過“↑↓”按鍵來更改記錄編號。總共10組報警記錄，如下圖界面顯示，最下面的一行顯示的是報警發生的時間，格式是：月日時分秒?！坝涗洠骸焙竺娴木幪柋硎驹搱缶涗浀木幪??！巴ǖ馈焙竺娴臄?shù)字表示報警的通道?！皽囟取焙竺娴臄?shù)字表示報警時該通道的溫度。按“確認”鍵返回查詢主界面。

記錄：01 通道：03 溫度：80.1℃    02-18-13-13-12

     在查詢主界面選擇“版本信息”后，按“確認”鍵進入版本信息界面。按“確認”按鍵返回查詢主界面。



版本號：V2.0 校驗碼：0x4BE9



三、使用環境

1．        海拔高度：小于2000m，特殊情況下可達4000m；

2．        主機工作環境溫度：-10℃- 60℃；

3．        空氣相對濕度：90% (25℃)、50% (40℃)

4．        使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體；

5．        安裝地點具有防風、防雨和防塵設施。















四、裝置端子接線圖



A1：報警輸出繼電器常閉觸點：220V2A；

A2：報警輸出繼電器公共觸點;

A3：報警輸出繼電器常開觸點：220V2A；

A4：RS485通信地；

A5：RS485通信B端；

A6：RS485通信A端；

A7：接大地；

A8：供電220V正端；

A9：供電220V負端；









五、安裝尺寸





















六、通訊規約

采用標準的MODBUS（RTU模式）通訊規約， RS-485通信接口, 波特率為9600BPS，1位起始位,8位數據位，無校驗，1位停止位，共10位。出廠時站址和通訊波特率已設好了，站址為01。

CRC校驗權值為CRC-16=X16+X15+X5+1

   1、主站詢問下行報文格式：

地址+功能碼+起始地址+字長度+16位CRC校驗碼

地址	功能碼	起始地址		數據字長度		CRC校驗碼
ADD	03H	高	低	高	低	CRC低	CRC高

地址可以16位的任意地址，但當前有些地址數據意義未定義，會返回全0數據。詳細見第三節表格。

2、從站應答上行報文格式：

地址+功能碼+字長度+數據長度+16位CRC校驗碼

地址	功能碼	字節長度	數據	CRC校驗碼
ADD	03H	xxH	xx字節	CRC低	CRC高











3、數據格式定義:



地址（字）	狀態定義	備注
0000H --- 03FEH	每個地址代表一個通道的溫度值，以二進制補碼形式表示，高字節在前。數值需除以10才是真實溫度值。	例： 0x0100表示的數字是256，代表真實的溫度值是25.6℃。
03FFH	當前的通道數	表示通道數量
0400H --- 07FEH	每個地址代表一個通道的當前狀態 最低位第0位表示該通道是否報警，1表示報警，0表示不報警。 次低位第1位表示該通道無線信號是否正常，1表示正常，0表示不正常。	例： 0x0003表示該通道報警，且無線信號正常。 0x0002表示該通道不報警，且無線信號正常
