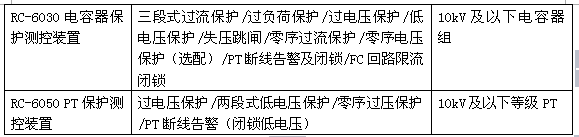

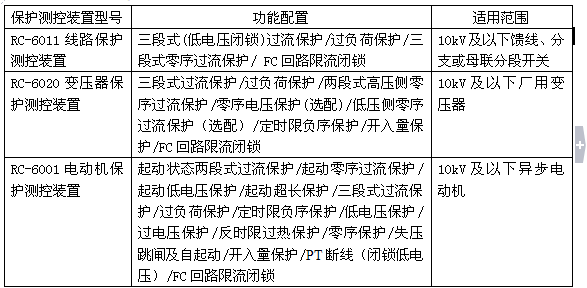

2.技術指標

2.1. 額定數據

1) 工作電壓: DC220V或DC110V 或AC220V。

2) 額定交流電壓：相電壓100/V，

線路抽取電壓100/V 或100V。

3) 額定交流電流：5A或1A

零序電流600mA,1A或5A

4) 額定頻率：    50Hz

5) 熱穩定性：

交流電壓回路：    長期運行 1.2Un

交流電流回路：    長期運行 2In

             1s 40In

6)  穩定性：

半周波： 100In

2.2. 裝置功耗

1) 交流電壓回路：    每相不大于0.5VA；

2) 交流電流回路：    In=5A時每相不大于0.5VA；In=1A時每相不大于0.3VA

3) 零序電流回路:     不大于0.3VA；

4) 保護電源回路：    正常工作時,不大于10W；保護及信號全部出口時,不大于15W。

2.3. 環境條件

1) 環境溫度：

工作： -25℃～+55℃。

儲存： -25℃～+70℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

2) 相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％。

3) 大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。

2.4. 抗干擾性能

1) 脈沖群干擾試驗：能承受GB/T14598.13－2008規定的頻率為1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模為2.5kV，差模為1kV）脈沖群干擾試驗。

2) 快速瞬變干擾試驗：能承受GB/T14598.10－2007第四章規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。

3) 輻射電磁場干擾試驗：能承受GB/T14598.9－2002第四章規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。

4) 靜電放電試驗：能承受GB/T14598.14-1998中4.1規定的嚴酷等級為Ⅲ級的靜電放電試驗。

2.5.  絕緣性能

1) 絕緣電阻：各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,用開路電壓為500V的測試儀器測試其絕緣電阻值不應小于100MΩ。

2) 介質強度：裝置通信回路和24V等弱電輸入輸出端子對地能承受50Hz、500V(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象；其余各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受50Hz、2kV(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象。

3) 沖擊電壓：裝置通信回路和24V等弱電輸入輸出端子對地,能承受1kV(峰值)的標準雷電波沖擊檢驗；其余各帶電的導電端子分別對地,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受5kV(峰值)的標準雷電波沖擊檢驗。

2.6. 機械性能

1) 振動響應：裝置能承受GB/T 11287-2000中4.2.1規定的嚴酷等級為I級振動響應檢驗。

2) 沖擊響應：裝置能承受GB/T 14537-1993中4.2.1規定的嚴酷等級為I級沖擊響應檢驗。

3) 振動耐久：裝置能承受GB/T 11287-2000中4.2.2規定的嚴酷等級為I級振動耐久檢驗。

4) 沖擊耐久：裝置能承受GB/T 14537-1993中4.2.2規定的嚴酷等級為I級沖擊耐久檢驗。

5) 碰撞：裝置能承受GB/T 14537-1993中4.3規定的嚴酷等級為I級碰撞檢驗。

2.7. 保護定值整定范圍及誤差

1） 定值整定范圍

電流：   00.01A～99.99A；

電壓：        000.1V～999.9V。

2） 定值誤差

電流：    0.02A～0.4A（含0.4A）范圍內不超過±0.01In，0.4A ～99.99A 范圍內不超過±2.5%整定值。

電壓：   小于±3%整定值。

2.8. 延時整定范圍及誤差

定時限在0s～2s(含2s)范圍內不超過±40ms，2s～100s范圍內不超過整定值的±2％。

2.9. 測量精度

1） 模擬量的測量誤差不超過額定值的±0.2%；

2） 開關量輸入電壓（AC/DC220V或DC110V），分辨率不大于2ms。

3．裝置硬件結構與安裝

3.1. 機箱結構

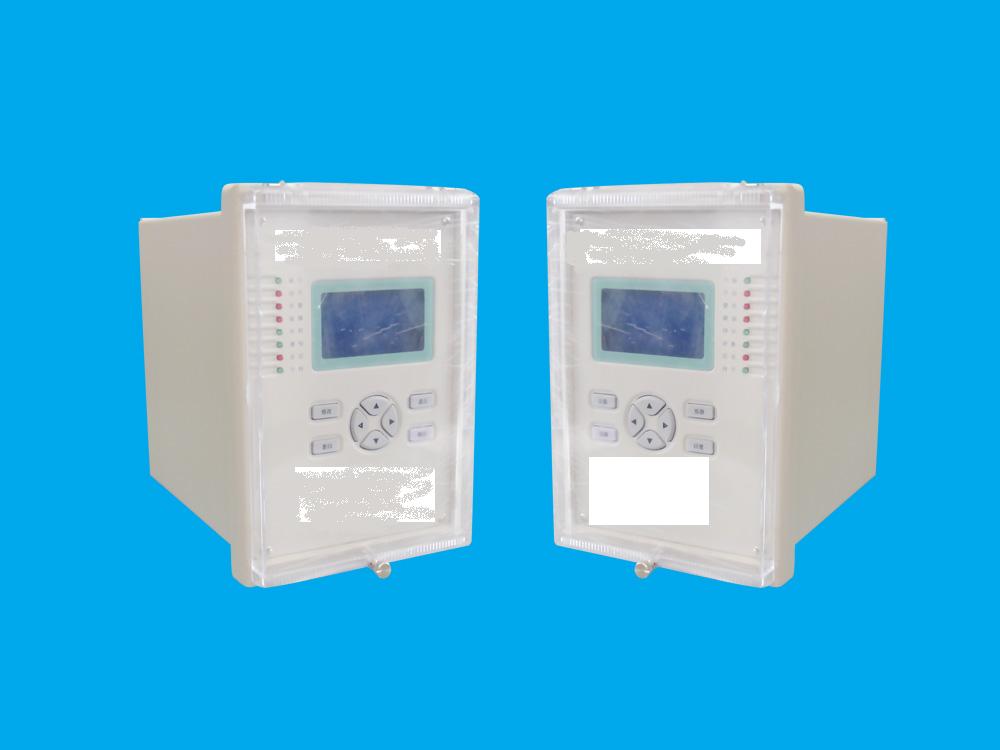

裝置采用整面板形式,面板上包括液晶顯示器、信號指示燈、操作按鍵等。采用加強型單元機箱，按抗強振動、強干擾設計；確保裝置安裝于條件惡劣的現場時仍具備高可靠性。不論組屏或分散安裝均不需加設交、直流輸入抗干擾模塊。

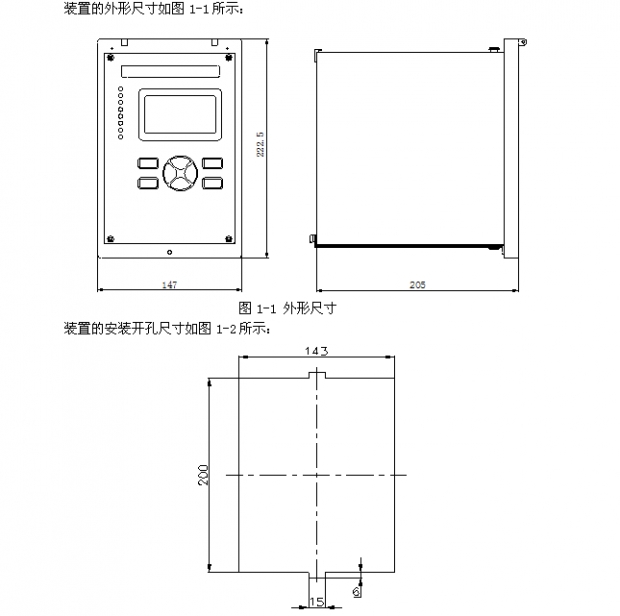

                                                 圖1-2 安裝開孔尺寸(僅供參考)
3.2. 硬件平臺說明

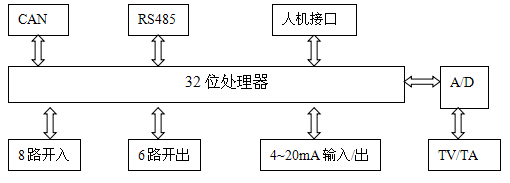

保護裝置采用睿馳電氣科技新一代基于32位處理器技術的通用硬件平臺。全封閉機箱，硬件電路采用后插拔式的插件結構，CPU電路板采用6層板、元器件采用表面貼裝技術，裝置強弱電回路、開入開出回路合理布局，抗干擾能力強。硬件框圖如圖1-3:


圖1-3 硬件框圖

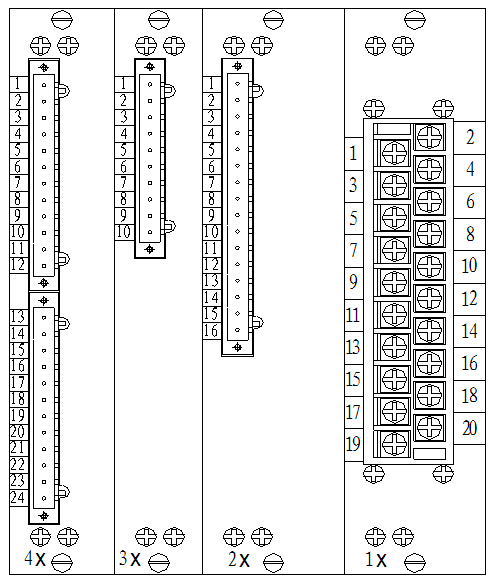

3.3. 主要插件說明

本保護裝置由以下插件構成：繼電器插件、CPU插件、電源插件、交流插件以及人機對話插件。

1) 繼電器插件(4X插件):

繼電器插件包括保護出口、信號出口和操作回路部分。

信號部分包括控制回路斷線信號繼電器、事故信號繼電器、告警信號繼電器。當操作回路發生控制回路斷線時控制回路斷線信號繼電器開出，當裝置投入跳閘功能動作時事故信號繼電器開出，當裝置投入告警功能動作時告警信號繼電器開出。

出口部分包括保護跳、命令合、命令跳、備用等繼電器出口，出口配置可根據用戶需要整定。

2) CPU插件(3X插件):

CPU插件包含：處理器、A/D轉換電路、CANBUS/RS485網絡通訊電路等。插件采用6層印制板和表面貼裝工藝，采用了多種抗干擾措施，大大提高了抗干擾性能。高性能的微處理器CPU為32位處理器，主頻達40MHz；A/D數據輸入精度達14位。集成電路全部采用工業品，使得裝置有很高的穩定性和可靠性。

3) 電源插件(2X插件):

由電源模塊將外部提供的直流電源轉換為保護裝置工作所需電壓。本模塊輸入AC/DC220V或DC110V,輸出+5V、+24V。+5V電壓用于裝置數字器件工作，+24V電壓用于驅動裝置繼電器及直流電源輸出。在電源插件上設置了失電告警繼電器，電源插件失電后，其常閉接點閉合用來發裝置失電信號。

電源板上還配置8路開入量接口。開入量前兩路默認定義為斷路器合位位置、分位位置，后六路可以根據用戶的需要自定義，如小車工作位置、小車試驗位置、彈簧儲能位置、隔離刀位置、接地刀位置或者設置為非電量保護。

4) 交流插件(1X插件):

交流變換部分包括電流變換器TA和電壓變換器TV，用于將系統TA、TV的二次側電流、電壓信號轉換為弱電信號，并起強弱電隔離作用。

裝置交流插件的7個TA分別為：

三相測量電流：IA、IB、IC，其中針對變壓器保護裝置IB可替換為低壓側零序電流IOL，針對電容器保護IB可替換為零序電壓Uo；

三相保護電流： Ia、Ib、Ic；

零序電流：I0(H）。

3個TV分別變換母線電壓Ua、Ub、Uc。

5) 人機對話插件

人機對話插件安裝于裝置面板上，是裝置與外界進行信息交互的主要部件，采用液晶顯示屏，全中文菜單方式顯示（操作），主要功能為：按鍵操作、液晶顯示、信號燈指示。

3.4. 安裝注意事項

 1)組屏安裝時，保護柜本身必須可靠接地，柜內設有接地銅排，并可靠連接到接地網上。

2)盡量采用屏蔽電纜，屏蔽層在開關場和控制室同時接地，各相電流線及其中性線應置于同一電纜內。
